Рентген-система для сыпучих продуктов
Инспекционная рентген-система
Предназначена для инспектирования различных продуктов в пищевой, фармацевтической, химической и других отраслях промышленности, позволяющая обнаруживать инородные частицы (металла, стекла, керамики, камня, костей, твердых пластиков, плотной резины и т.п.) в потоке сыпучих продуктов – орехи, сухофрукты, крупы, сахар, кондитерские изделия, чая и т.п.

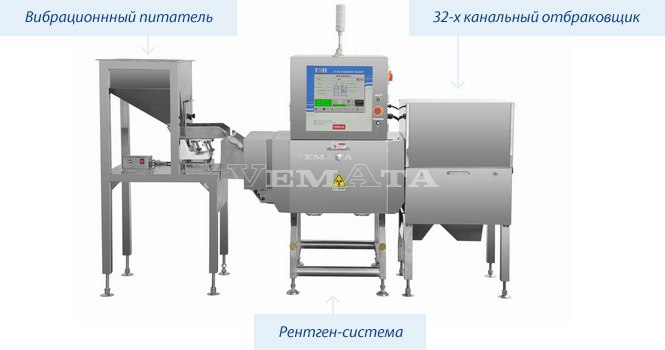

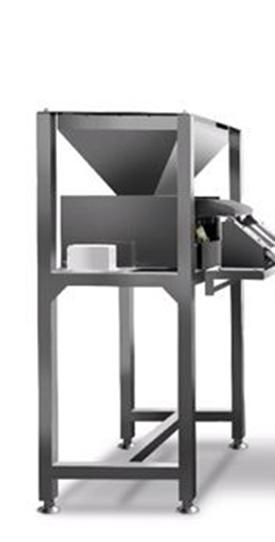

Принцип действия: вибрационный питатель подает продукт на конвейер рентген системы. В случае обнаружения инородных включений часть потока продукции отводится вниз в приемную емкость. Возможно использование 32-х канального пневматического отбраковщика, который оснащен 32-мя воздушными форсунками, сдувающими в брак только ту часть потока, в которой обнаружено нежелатеьное включение, что позволяет значительно минимизировать потери продукта.
Технические характеристики рентген-системы для сыпучих продуктов:
| Модель | 4080LP |
| Рентген-трубка | До 80 кВ, 210 Вт |
| Чувствительность (с продуктом) | Нерж. сталь SUS304 – шар 0,5-0,6 ммСтекло – шар 1,5-2,0 ммКерамика – шар 1,5-2,0 мм |
| Параметры конвейера | Скорость 5-60 м/минШирина конвейера 420 ммВысота туннеля 100 ммМаксимальная нагрузка 25 кг |
| Операционная система | Windows 7 Embedded |
| Панель управления | 15” цветной сенсорный экран |
| Подключение внешних устройств | USB порт |
| Настройка параметров работы | Авто или ручное обучение |
| Напряжение питания | 220 В, 50 Гц |
| Исполнение корпуса | Нержавеющая сталь SUS304 |
| Тип охлаждения | Промышленный кондиционер |
| Условия эксплуатации | 0-40° (исключено образование конденсата), влажность 30-90% |
| Излучение (рядом с оборудованием) | Не более 1 микро-зиверта в час |
| Защитные шторки туннеля | Барий |
| Класс пыле-влагозащищенности | IP54 (доп. опция IP65) |
Перечень используемых комплектующих:
| Наименование | Функция | Производитель |
| Рентген-трубка | Излучение рентген лучей | VJT (США) |
| Рентген-детектор | Прием рентген лучей | DT (Финляндия) |
| 15” цветной сенсорный дисплей | Панель управления | Advantech (Тайвань) |
| Промышленный контроллер | Обработка данных | Siemens/Omron |
| I/O Карта | ADlink (Тайвань) | |
| Промышленный кондиционер | Автоматическая регулировка температуры и влажности воздуха в камере | HAILITE (Китай) |
| Ассионхронный мотор-редуктор | Привод ленты конвейера | ORIENTAL MOTOR (Япония) |
| Частотный преобразователь | Управление мотор-рудктором | YASKAWA (Япония) |
| Электрокомпоненты | Контакторы, переключатели, реле | Schneider Electric (Германия) |
