Рентген для бутылок и банок: почему классическая схема «слепнет» и что меняет новая Quad Beam

Четырёхлучевая рентген-система Quad Beam закрывает «чёрную зону» — вогнутое дно в стеклянной бутылке/банке из-за толщины стекла: стеклянный шарик ⌀3,5 мм там не виден.

Если на производственной линии стоят стеклянные банки, бутылки или жёсткая пластиковая тара сложной формы — стандартный рентген с тремя лучами уже не гарантирует контроль. Это не маркетинговая страшилка, это физика: вогнутое дно в стеклянной бутылке/банке из-за толщины стекла блокирует прямые лучи, и в этой зоне образуется «чёрная зона» — область, которую рентген-детектор просто не просвечивает.

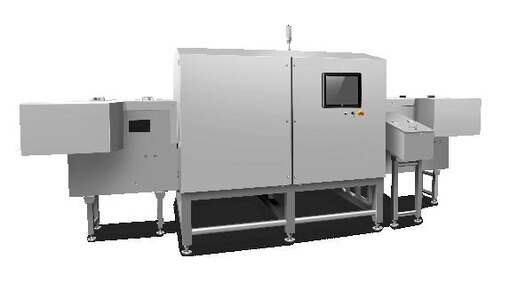

ВЕМАТА выводит в каталог четырёхлучевую рентген-систему Quad Beam. Это почти уникальное предложение на рынке — мало какой производитель может предложить такое высокотехнологичное решение. Принцип простой: два рентген-излучателя дают четыре луча, один из них направлен диагонально снизу. Алгоритмы ИИ анализируют снимки с диагонального ракурса и находят то, что классический рентген с тремя лучами - split triple beam - пропускает.

Что такое «чёрная зона» и почему она возникает

Главная проблема классического split triple beam (тройного луча) — это «чёрная зона», или вогнутое дно в стеклянной бутылке/банке, где не видны мелкие и очень мелкие посторонние включения. Потому что основная масса стекла сосредоточена в стенках и донце (основании) стеклянного изделия.

Когда рентген проходит через стеклянную бутылку, лучи, которые идут прямо через продукт, на выходе дают сильное затемнение — сигнал «съедается» самим стеклом. Мелкое включение на дне — например, осколок стекла ⌀3,5 мм — теряется на этом фоне. Схема split triple beam в этой зоне фактически не работает.

Что меняет Quad Beam

Четвёртый луч направлен под углом снизу. Он проходит мимо массивной части донца, попадает на продукт под диагональным ракурсом, и алгоритмы ИИ по снимкам с этого ракурса уверенно находят включение ⌀3,5 мм. То, что было «чёрной зоной» в трёхлучевой схеме, становится контролируемой зоной.

Чувствительность моделей TXR-1626 с технологией Quad Beam:

Нерж. шар ⌀0,5 мм.
Нерж. проволока ⌀0,3×2 мм.
Стекло и керамика ⌀1,5 мм.
Металлы, камни, резина, кости — независимо от ориентации в таре.

Параметры, которые важны инженеру:

Ширина инспекции 160 мм, высота 260 мм.
Скорость конвейера 10–120 м/мин.
Отбраковщик push в базе.
Корпус SUS304, IP65, зеркальная полировка или пескоструй.
Промышленный кондиционер в комплекте — стабильная работа при +10…+40 °C и влажности 30–90 %.
Электропитание 4,5 кВт, сжатый воздух 0,8 МПа.

Безопасность

Утечка излучения рентгена <0,5 мкЗв/ч — соответствует санитарным требованиям для пищевых производств и не требует лицензирования.
Защитный тоннель в комплекте — базовая безопасность оператора.

Где это востребовано

Quad Beam закрывает задачи, которые раньше либо не решались рентгеном, либо решались с большим процентом ложных срабатываний:

стеклянные банки с детским питанием, соусами, джемами, мёдом;
стеклянные бутылки для соков, напитков, растительных масел;
жестяная тара — консервы, детское питание, премиум-чай;
коробки и пакеты сложной формы — там, где геометрия упаковки мешает прямому просвечиванию.

Та же логика работает в фармацевтике, косметике, бытовой химии — везде, где продукт в жёсткой таре, а цена пропущенной частицы —отзыв партии или нарекания со стороны регулирующих органов.

Где взять, как выбрать

В каталоге ВЕМАТА две модели серии TXR-1626 — JDU4 (нижний излучатель 480 W, опционально) и JDM4 (350 W). Подбор делается по трём входам: продукт, тип тары, скорость линии. Это не вопрос цены — это вопрос технического задания.
