Линия для фасовки и упаковки трудносыпучих, пылящих продуктов

Линия для фасовки и упаковки трудносыпучих, пылящих продуктов

Линия для фасовки и упаковки трудносыпучих, пылящих продуктов

Линия для фасовки и упаковки трудносыпучих, пылящих продуктов (какао порошок, молотый кофе, сухое молоко) и т.п. пищевых и непищевых продуктов в пакеты типа «брикет» с верхней этикеткой.

В комплект линии входят:

  • Шнековый загрузочный конвейер DT1
  • Шнековый дозатор ZL2000
  • Вертикальный упаковочный автомат ZL520
  • Линейная машина для формирования пакетов «брикет» ZLYB-1000
  • этикетировочная машина верхней этикетки
  • систему отвода готовых пакетов

Технические характеристики упаковочной линии:

Производительность: до 20 упак/мин.
Размеры готового пакета В х Ш х Г: 200 х 150 х 70 мм (возможны другие по согласованию).
Габаритные размеры: 8800х3800х4080 мм.
Потребляемая мощность: 15,2 кВт.

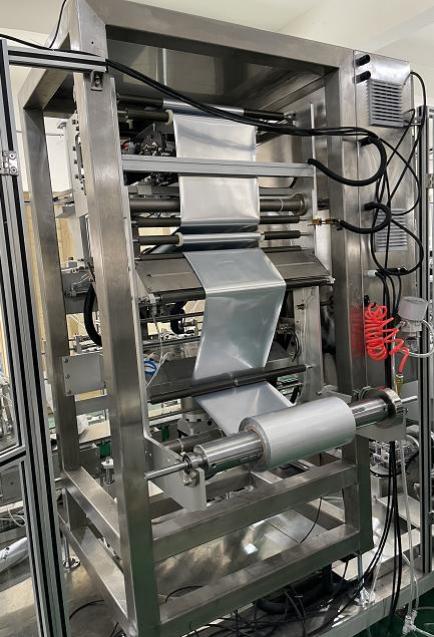

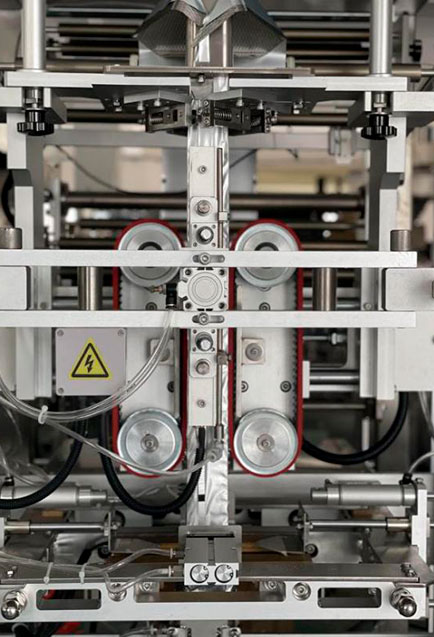

1. Автомат упаковочный ZL520 для формирования пакетов типа «брикет»



Особенности

  • Исполнение их нержавеющих материалов
  • Удобная и эргономичная конструкция
  • Устройство формирования пакета , для пакета «брикет», выполнено одним модулем, что позволяет осуществлять его быструю замену без использования инструментов
  • Датчик фотометки в базовой комплектации
  • Пневматическая фиксация рулона пленки
  • Независимые терморегуляторы
  • Встроенный термопринтер (3 строки по 12 символов)
  • Логический контроллер Siemens и цветная сенсорная панель Siemens управления с индикацией ошибок
  • Автоматическая остановка при окончании упаковочного материала, ленты принтера, низком или повышенном давлении в пневмосистеме
  • Система безопасности персонала (останавливает машину при несанкционированном открытии дверей)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Ширина пакета 80-260 мм
Длина пакета 100-380 мм
Производительность (кинематическая) До 50 упак/мин
Сжатый воздух 650 л/мин, 0.6 МПа
Электропитание 380 В, 50Гц, 5,5 кВт
Вес 800 кг

* реальная производительность зависит от размера пакета, материала, продукта и производительности установленного дозатора.

Используемые компоненты


Логический контроллер (PLC) SIEMENS Германия
Сенсорная панель управления SIEMENS Германия
Частотный преобразователь SCHNEIDER Франция
Сервопривод PANASONIC или SCHNEIDER Япония / Франция
Переключатели OMRON Япония
Пневмокомпоненты SMC Япония
Датчик фотометки PANASONIC Япония
Терморегуляторы OMRON Япония
Твердотельные реле SCHNEIDER Франция

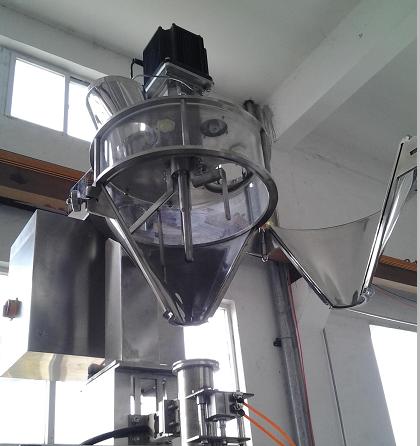

2. Шнековый дозатор ZL2000

Может использоваться как самостоятельная единица (для фасовки в готовые пакеты, бутылки, банки, коробки и т.п. при соответствующей конструкции), а также устанавливаться на автоматическую упаковочную машину. Предназначен для автоматического дозирования продукта и подачи его в соответствующую тару.

Особенности:

  • сервопривод шнека обеспечивает высокую точность дозирования
  • ворошитель с независимым приводом для предотвращения слеживания продукта
  • оснащен цветным сенсорным дисплеем “WEINVIEW” (Тайвань)
  • прост в разборке для очистки и обслуживания
  • выполнен из нержавеющих материалов, все детали, контактирующие с продуктом выполнены из пищевой нержавеющей стали SUS304

Технические характеристики:


Скорость дозирования До 40 доз/мин (зависит от характеристик продукта и объема дозы)
Объем дозы 50-2000 мл
Объем накопительного бункера 50 литров
Погрешность дозирования +/- 0,5-1,0% (зависит от характеристик продукта и объема дозы)
Параметры электроэнергии 3-380В, 50Гц, 1,2 кВт
Вес 150 кг

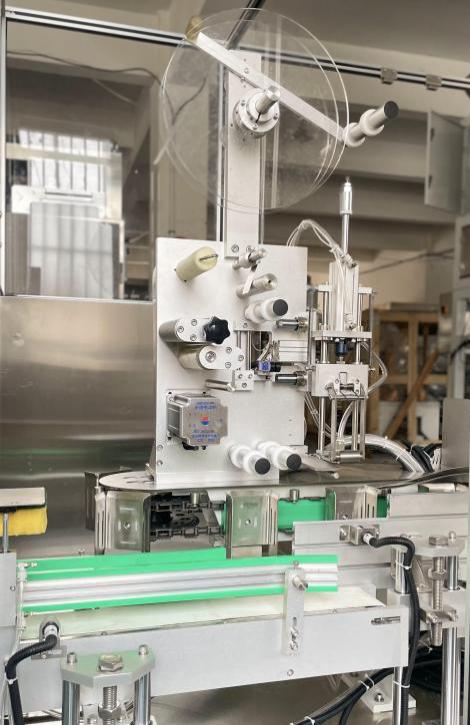

3. Линейная машина для изготовления пакетов «брикет» ZLYB-1000 с нанесением этикетки

Эта машина осуществляет формирование пакета «брикет» с верхней этикеткой. После наполнения пакета продуктом, пакет поступает на вход брикетера. Последовательно производятся следующие действия:

  • уплотнение продукта
  • формирование верха пакета
  • заклейка верха пакета
  • наклейка этикетки
  • выход готовой упаковки

Машина полностью изготовлена из нержавеющих материалов. Управление осуществляется PLC Siemens, пульт управления Siemens.

Пневматические компоненты SMC. Электрические компоненты Omron и Schneider.

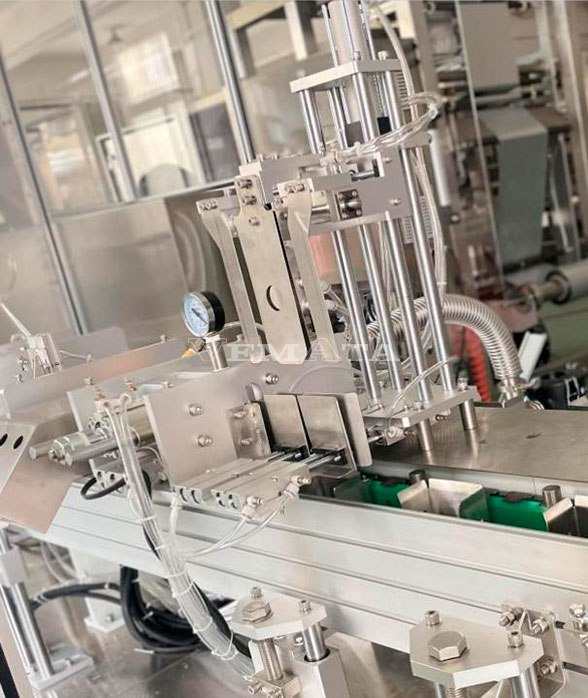

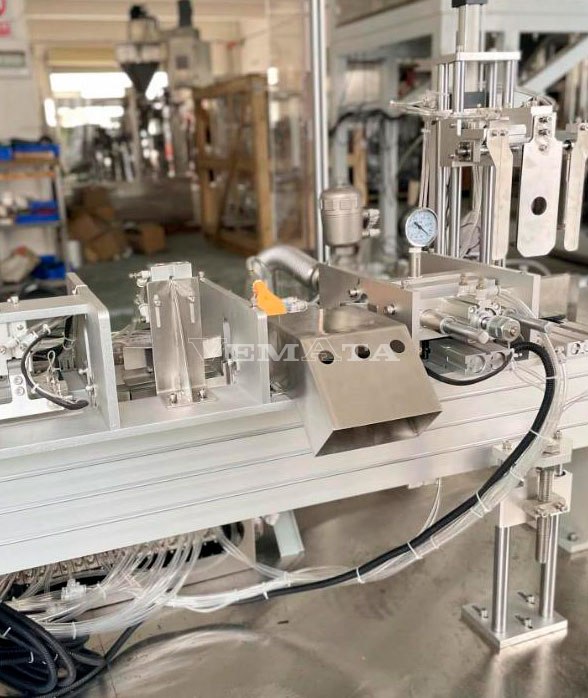

Узел формирования верха Узел запайки/обрезки/уплотнения

Технические характеристики:

Производительность: до 20шт/мин
Размер этикетки: 30*60(возможно иные размеры)
Сжатый воздух: 0.6Мпа 650нЛ/мин
Электропитание: 3-380В 50Гц

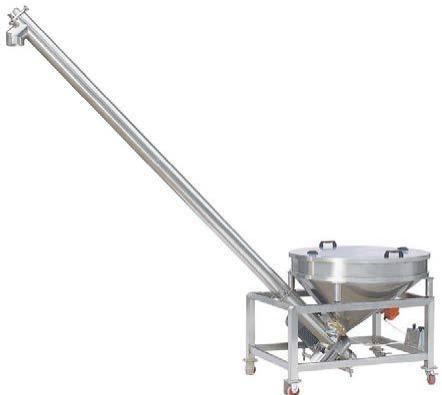

4. Шнековый загрузочный конвейер DT1 с бункером:
Предназначен для подачи фасуемого продукта в накопительный бункер дозатора. Изготовлен из пищевой нержавеющей стали SUS304.

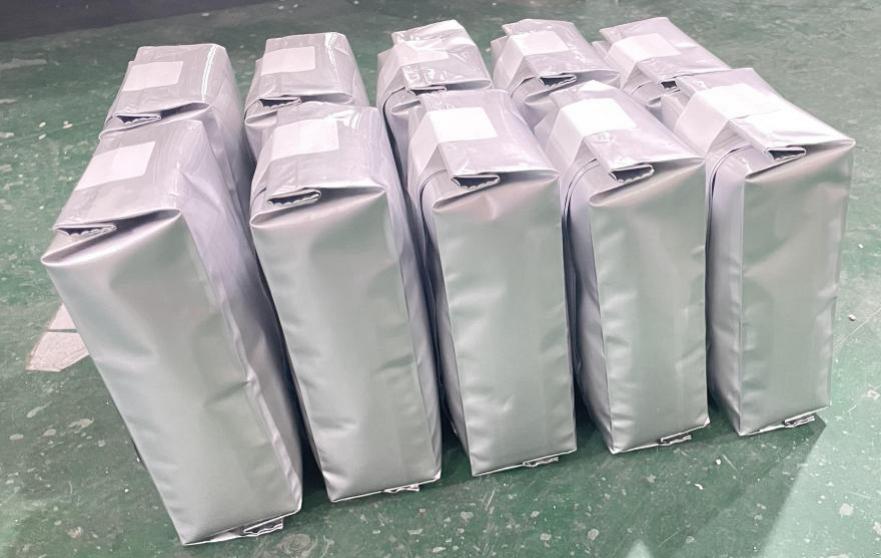

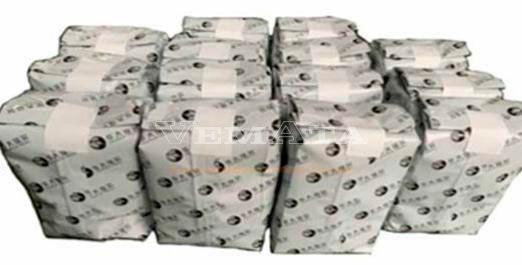

Примеры продукции

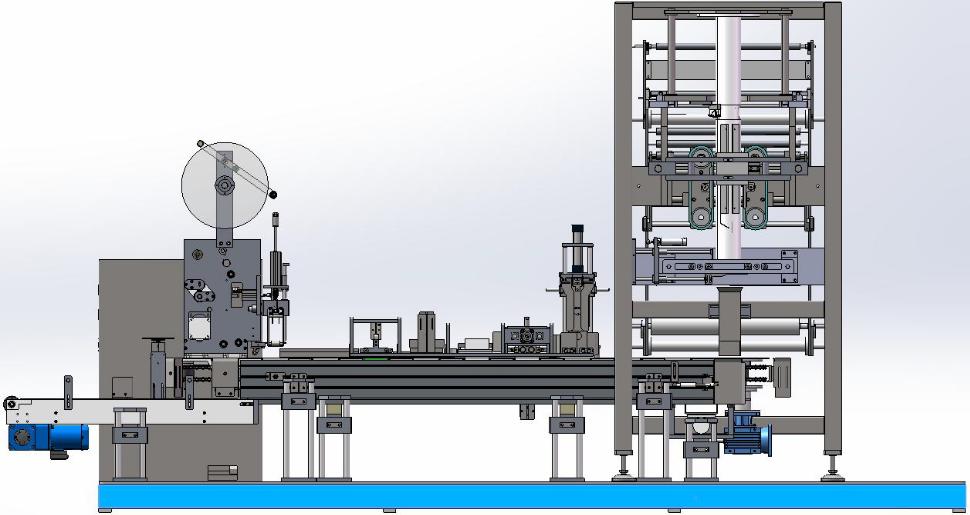

Эскиз упаковочной машины с брикетером

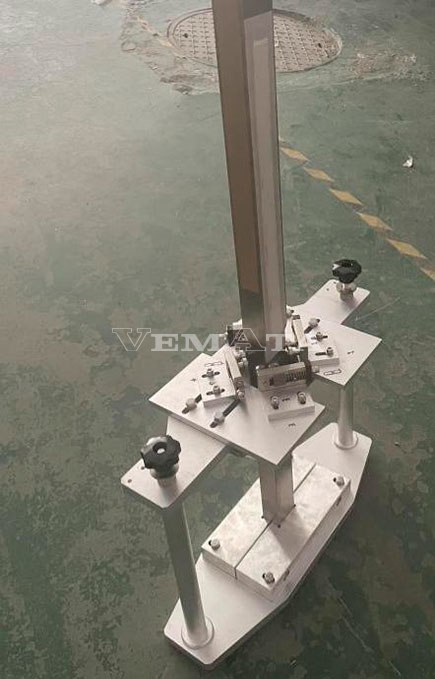

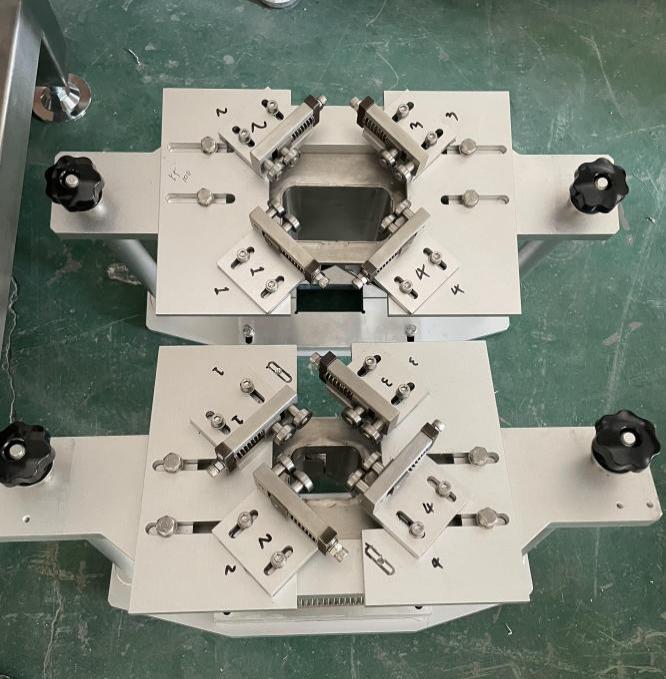

Формирующее устройство Устройство прокатки углов пакета
