Термоформовочные линии TH FLEX

Линии для термоформовки

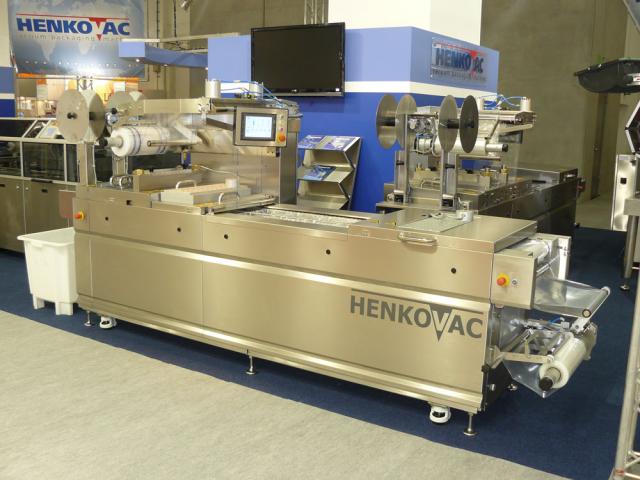

Термоформовочные линии TH FLEX

Линии для термоформовки серии ТН используются для упаковки различных видов пищевой продукции: мяса, рыбы, овощей, сыров, салатов. Такой широкий функционал позволяет применять оборудование на различных производственных предприятиях.

Принцип работы

Линии термоформовки используют для работы рулонные пленку. Упаковка осуществляется на нескольких уровнях. Из нижней пленки формируется поддон, на который укладывается продукция. Для этого материал нагревается и вытягивается с помощью сжатого воздуха или дополнительного механического давления, принимает нужную форму. Далее отформованный поддон перемещается в загрузочные отсек, где на него выкладывается продукт. В соответствии с требованиями к хранению пищи пакет наполняется инертным газом и/или вакуумируется. Верхняя пленка накрывает продукт и герметично запаивается. После этого упаковки разделяются с помощью ножей и отправляются на выходной конвейер. В зависимости от комплектации установки остатки пленки могут собираться коллектором или сматываться.

Конструкция линий, предусмотренных для термоформовки, продуманная.

Разнообразие моделей

Упаковочное оборудование различается по нескольким параметрам:

  • производительность,
  • длина шага,
  • ширина пленочных изделий,
  • размеры,
  • мощность и т.д.

В стандартную комплектацию оборудования для термоформовки входит мощный вакуумный насос Buch. Предусмотрена также функция газового наполнения пакетов. В дополнительной комплектации – формы с разным количеством секций, насоса с защитой от кислорода, поперечной отрезной системы, держателя ножей и т.д.

Преимущества техники

Линии термоформовки надежны и функциональны. Среди прочих преимуществ моделей можно выделить:

  • компактные размеры — благодаря небольшим габаритам размещать устройства можно на малых производственных площадях,
  • простота управления — легкая переналадка под разные типы продукции позволяет не снижать темпы производства, быстро адаптировать машины к новым условиям работы, в короткие сроки обучить персонал,
  • возможность использования полужестких и жестких пленок,
  • надежность — линии изготовлены из качественных, ударопрочных материалов, не подверженных коррозии и прочим повреждениям, панель управления и другие электронные системы защищены от проникновения влаги,
  • безопасность — в изделиях предусмотрены специальные системы аварийного отключения, защита от неосторожного обращения, несанкционированного изменения настроек.

Термоупаковочное оборудование  имеет электронное управление, простой и понятный интерфейс, русифицированное меню. Высокая информативность и четкая фиксация данных обеспечивает легкий контроль производительности машин. Постоянное совершенствование конструкций позволяет предприятиям внедрять современные производственные технологии, увеличивая прибыльность.


Производительность, циклов/мин. 8
Максимальные размеры упаковки 300х386х100 мм
Длина шага 250,300 мм
Производительность вакуумного насоса Busch 100 м3
Габаритные размеры машины 3310х768х1606 мм
Глубина вытяжки 100 мм
Ширина нижней пленки 420 мм
Ширина верхней пленки 415 мм
Область загрузки продукта 800 мм
Потребление воздуха 800 л/час
Расход воды 200 л/час
Мощность 12 кВт

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Вакуумный насос Busch
Функция газового наполнения
ВОЗМОЖНАЯ ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ
Устройство для работы по фотометке
Дополнительная поперечная отрезная система
Вакуумный насос - с защитой от кислорода
Форма с одной секцией 1:1
Форма с двумя секциями 2:1
Форма 2:2
Форма с тремя секциями 3:1
Форма с четырмя секциями 4:1
Форма с двумя секциями 1:2
Форма с шестью секциями 3:2
Форма с восьмью секциями 4:2
Специальная адаптация для использования п/жесткой пленки (до 500 мкр)
Cистема поперечной резки п/жесткой пленки
Держатель ножей для системы поперечной резки п/жесткой пленки
програмное обеспечение и аксессуары для 1/2 такта
